PUE HY10

Terminál HY10 je navržen pro konstrukci multifunkčních průmyslových tenzometrických váhových systémů a pro spolupráci s můstky s vysokým rozlišením či vážicími moduly firmy RADWAG.

Konstrukce:

Vysoký stupeň těsnosti obalu a použití nerezové oceli umožňují terminálu pracovat v obtížných průmyslových podmínkách (vysoká vlhkost, prach). Terminál splňuje také vysoké hygienické požadavky, typické pro potravinářský a farmaceutický průmysl.

• Obal terminálu i základna jsou vyrobeny výhradně z nerezové oceli. Všechny konektory jsou vyvedeny pomocí průchodek, což v kombinaci s těsným uzavřením obalu terminálu poskytuje vysoký stupeň krytí IP68 / 69.
• Dvoubodové připojení terminálu k jeho základně umožňuje změnit volitelně úhel náklonu displeje. Nastavitelnost zlepšuje ergonomii na pracovišti a optimalizuje viditelnost výsledku vážení.
• Základna terminálu umožňuje pevné umístění terminálu na jakékoli rovné podloží na pracovišti. Nainstalované gumové nožičky zajišťují protiskluzovou a tlumící funkci. Po jejich odstranění získáme montážní otvory pro trvalé připevnění k podloží, nebo do stěny.

Displej

Barevný 10,1” displej nabízí rozlišení 1024x600 pixelů a kapacitní dotykový panel.

• Velký, 10,1 palcový podsvícený barevný displej zaručuje čitelnost v obtížných světelných podmínkách. Zajišťuje také čitelnost výsledku z větších vzdáleností, což zvyšuje mobilitu operátorů.
• Vysoké rozlišení obrazovky (1024×600 pixelů) podporuje především vysokou čitelnost zobrazovaných prvků. Snižuje také zrakovou zatěž na uživatele a tím podporuje efektivitu práce.
• Dotykové ovládání zajišťuje pohodlí a intuitivní obsluhu. Eliminuje také nutnost instalace dalšího navigačního příslušenství, jako je klávesnice nebo myš. Číselné klávesy ve spodní čási displeje spolu s nejdůležitějšími tlačítky podporují taktéž efektivitu a pohodlí práce.

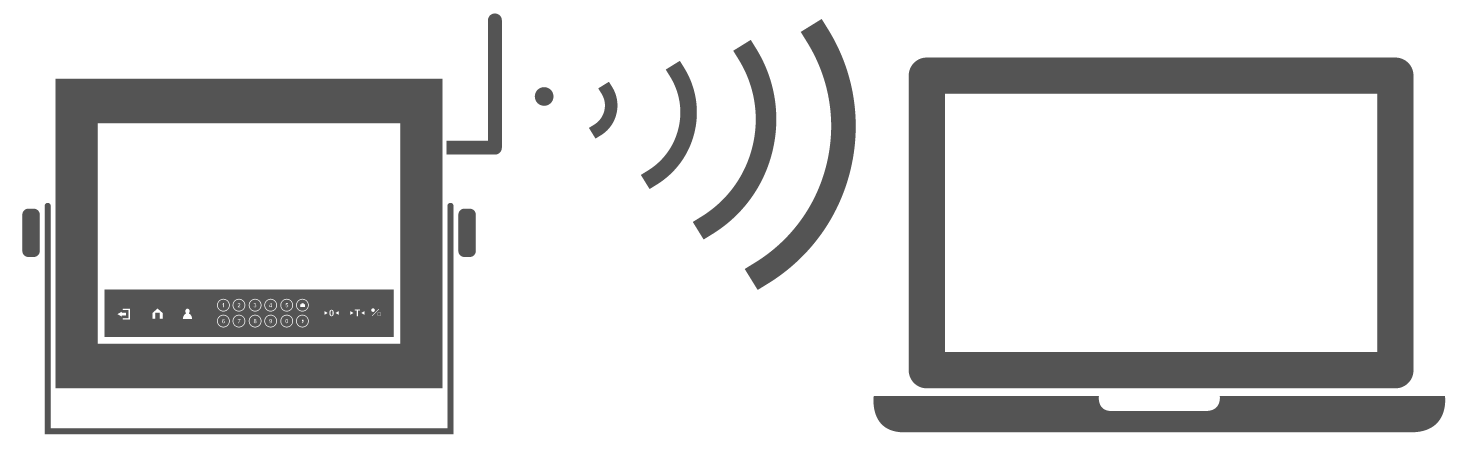

Vzdálená konfigurace

Terminál HY10 nabízí možnost jeho vzdálené konfigurace pomocí počítačového programu pro editaci parametrů (Editor parametrů 2.0)

Konfiguraci PUE HY10 lze provádět z pozice terminálu i vzdáleně. Změnu nastavení terminálu lze provádět opakovaně pomocí speciálního počítačového programu „Editor parametrů 2.0“.
Jakmile nastavíte všechny parametry pro konkrétní terminál, uložte je do souboru, abyste je mohli zkopírovat do terminálů, pracujících na stejném pracovišti.
Nastavení terminálu lze přenést pomocí USB flash disku, nebo firemní síťe, ke které jsou terminály připojeny. Editor parametrů 2.0 má také možnost vzdálené plochy. Umožňuje vzdálenou konfiguraci terminálů na pracovišti zákazníka, ať se nachází kdekoli na světě a lze tak poskytnout vzdálenou podporu a pomoc.

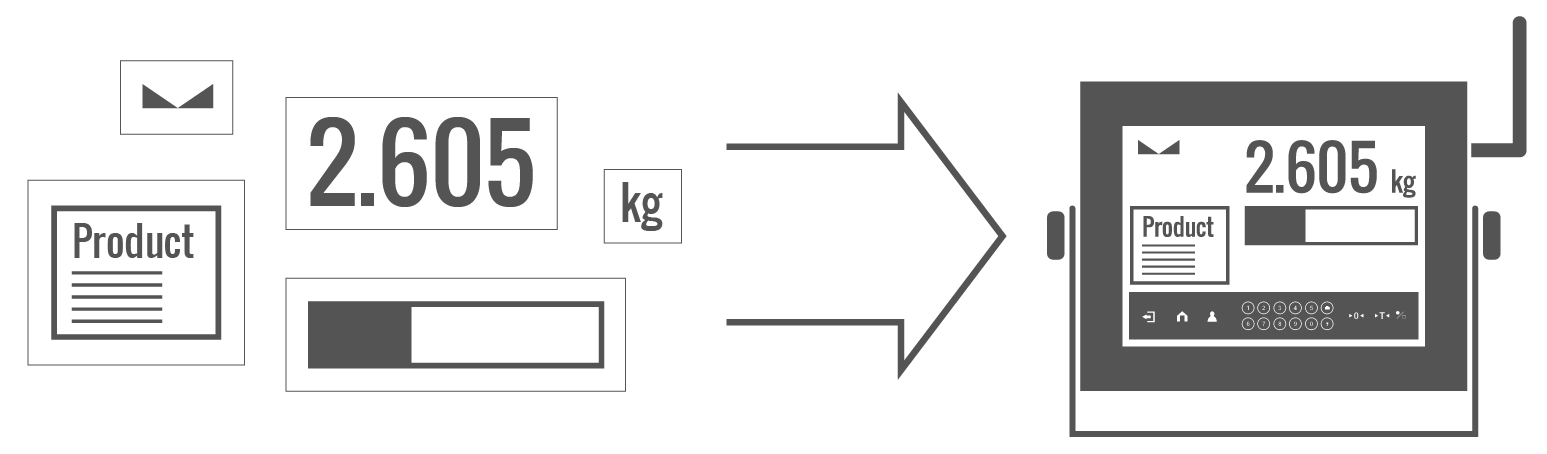

Editor obrazovky

Možnost přizpůsobení vzhledu i funkcí dotykové obrazovky.

Terminál PUE HY10 nabízí možnost perzonalizace obrazovky. Můžete zobrazit pouze ty komponenty, které jsou pro vaši práci potřebné.
Na výběr máte nejen to, co na obrazovku přidat, ale také jakou velikost bude daný prvek mít. Vlastní rozvržení obrazovky vám usnadní a zefektivní práci.

Etiketování

Možnost vytvořit a implementovat štítky pro každý proces, prováděný terminálem.

Funkce etiketování je implementovaná do softwaru, umožňuje označovat výrobky vážními štítky. Díky tomu je identifikace produktu rychlá a snadná.
Pomocí specializovaného počítačového programu „Editor etiket“ můžeme graficky navrhnout štítek, který po odeslání do váhy bude operátorovi k dispozici v „databázi etiket“. Štítek může obsahovat například: datum, číslo šarže, hmotnost, grafiku, kód Ean-13 s hmotností a kód produktu.
Etiketování umožňuje:

• vytváření databáze štítků v terminálu;
• přiřazení buď přizpůsobeného štítku ke konkrétnímu produktu, nebo společného štítku ke skupině produktů;
• tisk etiket C (karton) a CC etiket (paleta) poskytujících celkovou hmotnost a množství;
• automatické spuštění výtisku kartonových etiket.

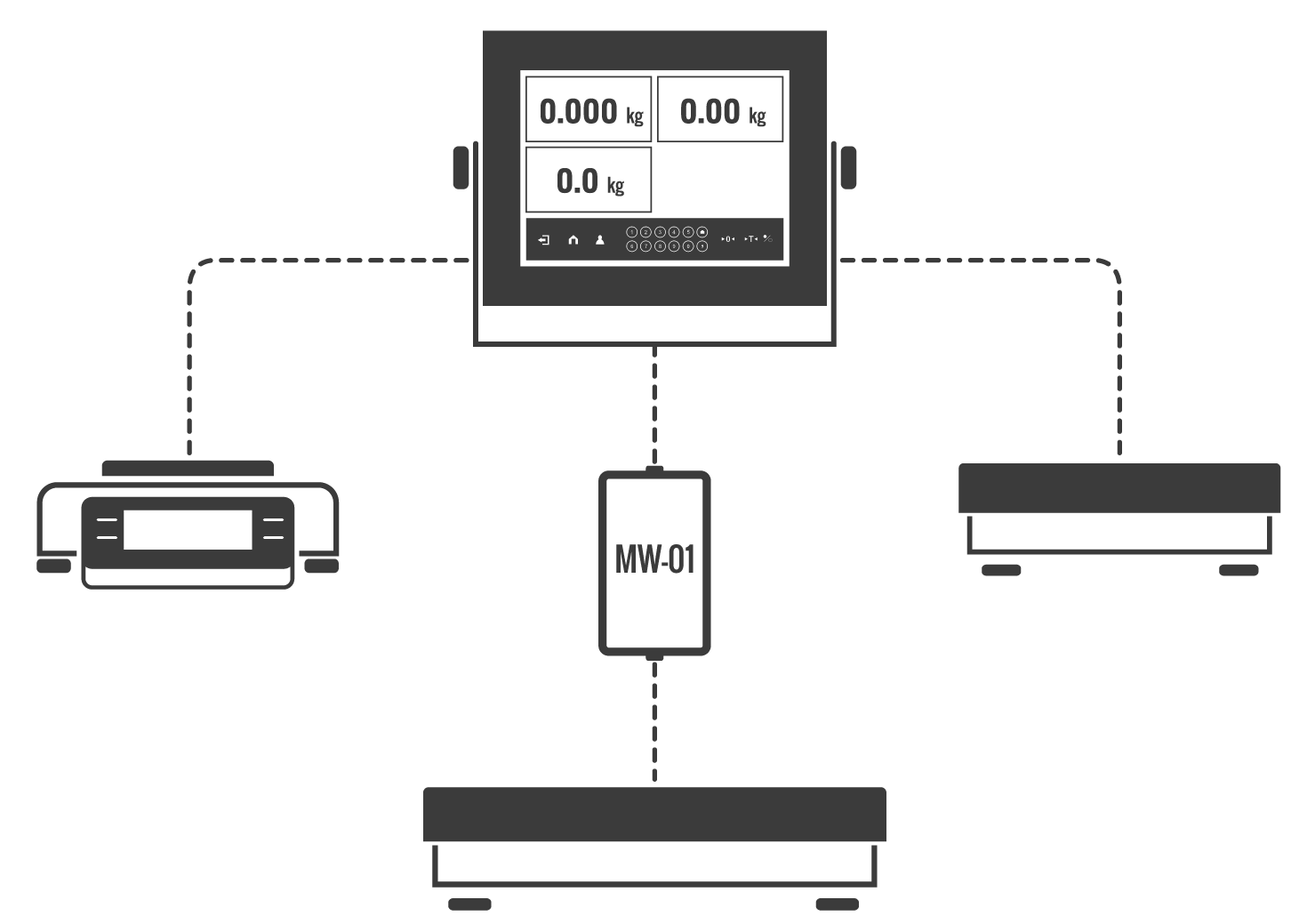

Více-můstkový systém

Standardní provedení: podpora jedné vážicí platformy (tenzometrické)
Volitelné provedení: podpora až 4 vážicích platforem (2 interní moduly převodníku a 2 externí moduly)

Vyhrazené aplikace

• Smart Editor

Aplikace je určena pro váhy vybavené terminálem HY10. Nevyžaduje žádné další instalace. Do pole adresy prohlížeče zadejte adresu terminálu a přihlaste se.

Aplikace umožňuje:
- vzdálené úpravy databází
- import obrázků z grafického souboru do terminálu
- import štítků ze souboru lb do terminálu
- tvorba a náhled reportu, např. Pracovní postup
- provoz procesů dávkování

• Smart Display

Aplikace umožňuje přizpůsobit obrazovku terminálu a zobrazit ji na počítači. Chytrý displej umožňuje přizpůsobení obrazovky displeje jednoduchým a jasným způsobem.
Umístěte jednotlivé prvky na mřížku, viditelnou na obrazovce. Tyto prvky lze dále přizpůsobit tak, aby vyhovovaly potřebám uživatelů.
Při provozu přímo na váze získá uživatel nový, svěží vzhled s možností jakékoli konfigurace domovské obrazovky.
Pokud je aplikace spuštěna v internetovém prohlížeči počítače, umožní např. vzdálené ovládání plochy, nebo nastavení většího okna indikace hmotnosti.

• Rozšířené webové rozhraní

Aplikace byla navržena tak, aby uživateli umožnila vytvořit si vlastní program pro terminál PUE HY10. Umožňuje výměnu základních dat prostřednictvím JSON websocket (hromadný požadavek, nulování, tárování). Aplikace může sloužit jako základ pro další vývoj, prováděný přidáváním nových komponent a použitím dalších příkazů, uvedených v příručce „HY10 - JSON Data Exchange Interface“.
